Радиальная и диагональная шина: как конструкция изменила автопром

Литера R в размере современной легковой шины кажется обычной частью маркировки. На деле за ней стоит инженерный переход, который занял десятилетия: нити корда развернули поперёк направления движения, а беговую дорожку стабилизировали отдельным поясом. Разбираемся, что именно изменилось и почему старую конструкцию нельзя считать просто «плохой».

Автор: Денис Алексеевич Орлов. Экспертная проверка: Дмитрий Алексеевич Перминов.

Почему направление нитей вообще важно

Пневматическая шина — не сплошное кольцо резины. Нагрузку воспринимает каркас из текстильных или металлических нитей, заключённых в резиновую смесь. От того, как эти нити уложены, зависит деформация боковины, поведение пятна контакта и количество тепла, которое возникает внутри конструкции.

В диагональной шине слои корда идут от борта к борту под углом к средней линии протектора. Соседние слои пересекаются, обычно образуя симметричную сетку. При каждом обороте колеса нагруженная зона расплющивается, углы между слоями немного меняются, а соседние элементы смещаются относительно друг друга.

Монография NHTSA «The Pneumatic Tire» связывает такое межслойное движение с выделением тепла и изменением формы пятна контакта. Чем выше скорость и нагрузка, тем чаще повторяется цикл деформации. Это не означает, что диагональная шина обязательно разрушится: производители рассчитывают её под заданные режимы. Но сама архитектура сильнее связывает работу боковины и беговой дорожки.

У радиальной шины основные нити каркаса идут от борта к борту примерно под прямым углом к направлению движения. Над ними расположен пояс, который охватывает окружность под протектором. Каркас позволяет боковине изгибаться, а пояс стабилизирует беговую дорожку. Иными словами, две зоны получают более специализированные роли.

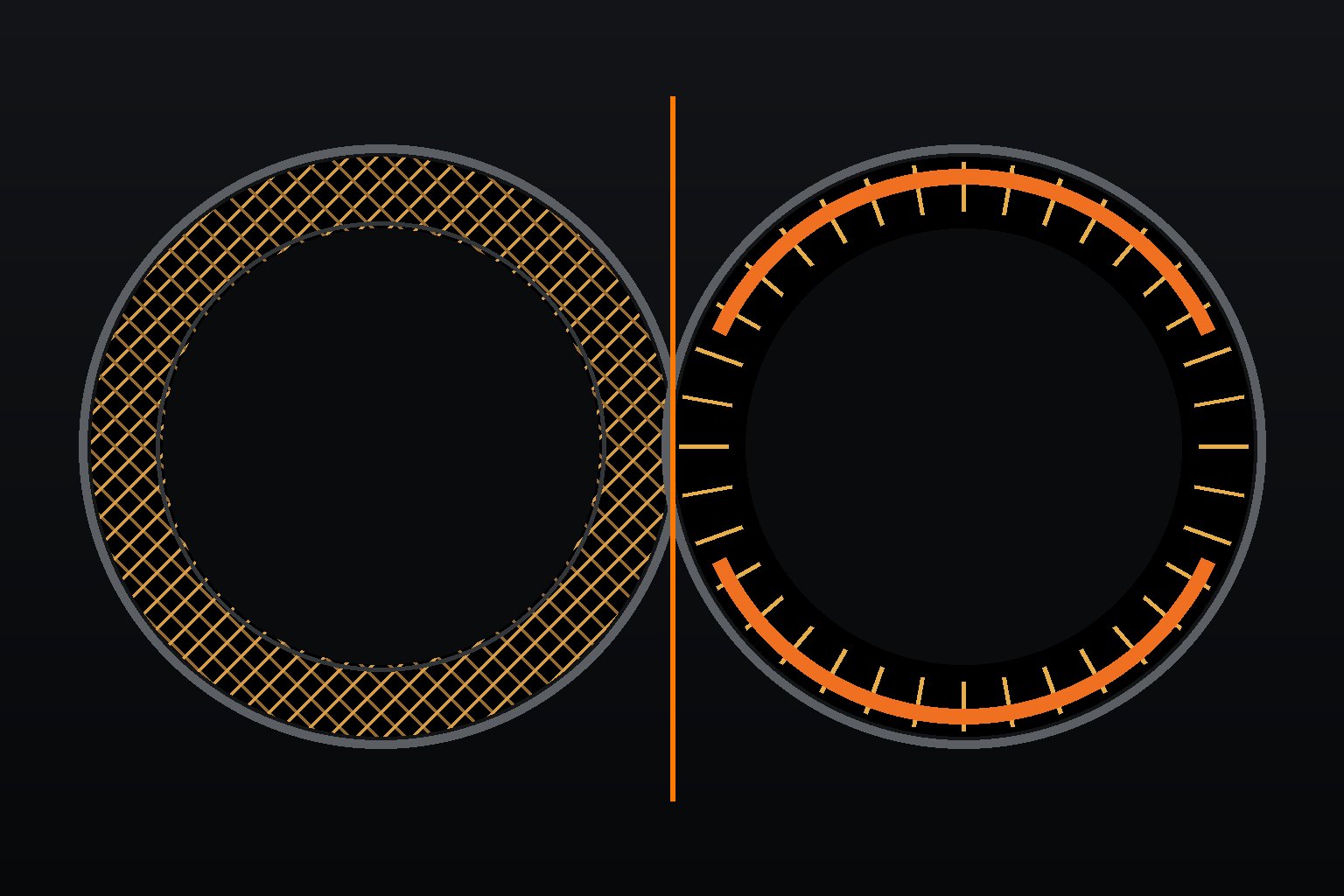

Схема показывает принцип укладки нитей, а не точное число слоёв или состав конкретной модели.

От патента 1946 года до массового рынка

Michelin указывает, что заявка на патент радиальной конструкции была подана 4 июня 1946 года. Одним из ключевых участников разработки компания называет инженера Мариуса Миньоля. Новая схема разделяла деформацию боковины и стабилизацию протектора — подход, который затем стал отраслевым стандартом для легковых автомобилей.

Однако патент не означает мгновенной смены всего рынка. Заводам требовались новое оборудование, материалы и контроль качества, автопроизводителям — испытания и подбор характеристик подвески, сервисам — опыт обращения с другой конструкцией. Переход шёл неравномерно по странам и типам транспорта.

История Bridgestone хорошо показывает эту задержку. Компания сообщает о выпуске первой собственной радиальной грузовой и автобусной шины в Японии в 1962 году, а легковой радиальной RD-10 — в 1967-м. К тому моменту после патента Michelin прошло более двадцати лет.

В США первые федеральные требования к легковым шинам появились в 1967 году, когда массовый парк ещё был ориентирован на диагональную конструкцию. В дальнейшем стандарты пришлось пересматривать с учётом распространения радиальных шин. Этот факт важен: нормативная база не всегда опережает технологию, иногда она догоняет реальный рынок.

Что дала радиальная конструкция

Основное преимущество возникло не из одного «лучшего материала», а из распределения функций. Гибкая боковина помогает каркасу проходить через пятно контакта с меньшим внутренним сдвигом между перекрёстными слоями. Жёсткий пояс под протектором поддерживает форму беговой дорожки и уменьшает её относительное движение.

На практике инженеры получили несколько взаимосвязанных эффектов:

• меньшее тепловыделение при сравнимом режиме работы;
• более стабильную геометрию пятна контакта;
• меньшую деформацию беговой дорожки;
• возможность точнее настраивать боковину и пояс по отдельности;
• потенциал для снижения сопротивления качению и износа.

Слово «потенциал» здесь принципиально. Итог зависит от смеси, рисунка протектора, массы, давления, индексов нагрузки и скорости, качества производства и назначения шины. Радиальная архитектура не превращает любую модель в безопасную и экономичную автоматически.

Гибкость боковины создаёт и визуальную особенность. Под нагрузкой исправная радиальная шина может заметно выпирать у дороги. По одному виду нельзя заключить, что давления достаточно или недостаточно: его проверяют манометром на холодной шине и сверяют с табличкой автомобиля. Одновременно новая выпуклость только с одной стороны, грыжа, разрыв или оголение корда требуют остановки и осмотра специалистом.

Что показало историческое сравнение

В отчёте Национальных академий США приведены результаты программы EPA 1982–1983 годов. Исследователи измеряли сопротивление качению 54 модельных линеек легковых шин распространённого тогда типоразмера, близкого к P195/75R14: 36 радиальных и 18 диагональных.

Все радиальные линейки, кроме одной, показали статистически значимо более низкое сопротивление качению в новом состоянии, чем диагональные образцы. Средний коэффициент у радиальной группы оказался более чем на 20 процентов ниже.

Эта цифра полезна как историческое подтверждение влияния конструкции, но не как современный рейтинг. Исследование относится к американскому рынку начала 1980-х, охватывает один распространённый класс размера и оценивает прежде всего сопротивление качению. Оно не сравнивает сегодняшние смеси, торможение на мокрой дороге, шум или ресурс конкретных моделей.

Нельзя и напрямую переводить разницу коэффициента сопротивления качению в такой же процент экономии топлива. На расход влияют двигатель, скорость, аэродинамика, масса, температура, давление и маршрут. Правильный вывод уже: в тех условиях радиальная группа тратила меньше энергии на деформацию шин, но величина выгоды для автомобиля требует отдельного расчёта.

Почему диагональные шины не исчезли полностью

Если радиальная конструкция стала основной для легковых машин, это не делает диагональную бессмысленной. Перекрёстные слои образуют жёсткий и относительно простой каркас. Такие свойства могут быть полезны там, где важны устойчивость боковины к определённым механическим воздействиям, небольшие скорости, особая работа на мягком грунте или специфическая форма пятна контакта.

Поэтому диагональные решения сохраняются в отдельных сегментах сельскохозяйственной, индустриальной, внедорожной и авиационной техники. Но назначение нельзя переносить с одной машины на другую. Шина, рассчитанная на погрузчик или прицепное оборудование, не становится подходящей для легкового автомобиля только из-за близкого посадочного диаметра.

У конструкции есть и компромиссы. Жёстко связанные боковина и протектор способны лучше переносить одни виды локального воздействия, но сильнее нагреваться при длительной скоростной работе. Большое число перекрёстных слоёв повышает прочность в заданном режиме, одновременно увеличивая массу и внутренние потери. Именно поэтому правильный вопрос звучит не «какая конструкция прочнее вообще», а «для какой нагрузки, скорости и поверхности она рассчитана».

Как узнать конструкцию по маркировке

Continental объясняет буквенное обозначение в размере так: R означает radial, D — diagonal, а B — bias-belted, то есть диагональную конструкцию с поясом. Например, запись 205/55 R16 сообщает не радиус, а радиальную архитектуру и посадочный диаметр 16 дюймов.

Одна буква не описывает шину целиком. После размера нужно проверить индекс нагрузки, категорию скорости, сезонное назначение, дату изготовления и омологацию, если её требует автомобиль. Для грузовых и специальных шин дополнительно важны ось установки, допустимая нагрузка при конкретном давлении и условия эксплуатации.

Не следует произвольно смешивать разные конструкции и размеры. Даже если колёса физически устанавливаются, различия в деформации и реакции на руление могут нарушить предусмотренный баланс автомобиля. Допустимые сочетания определяет изготовитель машины и применимые технические требования, а не внешний вид протектора.

Три распространённых заблуждения

Первое заблуждение: R — это радиус. В маркировке размера эта буква указывает именно на радиальную конструкцию. Диаметр обода записан следующим числом в дюймах.

Второе: заметная деформация боковины всегда означает прокол. Радиальная боковина специально работает на изгиб и под нагрузкой выглядит мягче диагональной. Но норму всё равно определяют измерением давления, а не сравнением с соседней машиной.

Третье: радиальная шина всегда лучше любой диагональной. Для современного легкового автомобиля радиальная конструкция является нормой, однако качество конкретной модели определяется не одной буквой. Старая, повреждённая или неправильно накачанная радиальная шина может быть хуже исправной шины, точно соответствующей назначению техники.

Что важно покупателю сегодня

Для владельца легкового автомобиля спор конструкций в основном уже решён заводом: нужный тип указан в штатном размере. Практическая задача — сохранить полный набор параметров, подобрать сезон и реальные условия езды, а после установки поддерживать давление и следить за повреждениями.

История радиальной шины полезна тем, что показывает: сцепление, ресурс и экономичность начинаются глубже рисунка протектора. Каркас и пояс управляют тем, как шина деформируется тысячи раз на каждом километре. Поэтому два внешне похожих изделия могут по-разному нагреваться и вести себя под нагрузкой.
