Умные шины: что датчики уже измеряют

Обычная система TPMS предупреждает о заметной потере давления. «Умная шина» обещает больше: оценивать нагрузку, износ и даже состояние дороги. Но рекламные формулировки часто смешивают показания датчика с расчётами алгоритма. Разберём, что электроника действительно измеряет сегодня, что только оценивает и почему серийное внедрение сложнее лабораторного опыта.

TPMS — отправная точка, а не полноценная диагностика

Системы контроля давления бывают прямыми и косвенными. Прямая TPMS получает сигнал от датчика давления в колесе. Косвенная не измеряет давление манометром, а использует скорость вращения колёс и другие данные автомобиля: спущенное колесо меняет эффективный радиус и ведёт себя иначе.

Задача штатной системы — вовремя включить предупреждение, а не показать водителю цифровой паспорт шины. В редакции Правил ООН № 141, опубликованной в 2018 году для указанных там категорий легковых автомобилей и лёгкого коммерческого транспорта, испытание предусматривает сигнал при падении рабочего давления на 20 процентов либо до 150 кПа — применяется более высокий порог. Для быстрой потери установлен предел до 10 минут суммарного движения, для снижения давления в нескольких шинах — до 60 минут.

Это нормативный минимум конкретной редакции, а не описание каждой системы на любом автомобиле. Более новые версии правил расширяют область применения, а алгоритмы производителей могут реагировать иначе. Главный практический смысл остаётся тем же: лампа TPMS сообщает уже о существенном отклонении и не обязана заменить точный контроль.

NHTSA прямо предупреждает, что TPMS не заменяет регулярное обслуживание. Американское агентство рекомендует проверять холодное давление точным манометром не реже раза в месяц. Система может не сообщить о небольшом, но нежелательном отклонении, не увидит порез боковины и не измерит глубину канавок обычного протектора.

Что физически находится внутри умной шины

Датчик можно закрепить на вентиле, ободе или внутреннем герметизирующем слое шины. Последний вариант интересен тем, что электроника движется вместе с деформирующейся оболочкой и лучше чувствует происходящее в пятне контакта. Но среда тяжёлая: вращение создаёт большое ускорение, резина постоянно изгибается, температура меняется, а устройство должно годами выдерживать удары и передавать данные по радиоканалу.

Набор чувствительных элементов зависит от системы. Наиболее понятны три прямых сигнала:

• давление воздуха внутри шины;
• температура рядом с датчиком;
• ускорения и колебания корпуса датчика по одной или нескольким осям.

Дальше начинается обработка. Давление и температура являются измеренными величинами с поправкой на место установки и калибровку. Нагрузка на колесо, длина пятна контакта, износ, коэффициент сцепления или тип покрытия чаще не измеряются напрямую. Их оценивает модель по форме сигнала, скорости автомобиля, давлению, температуре и другим входным данным.

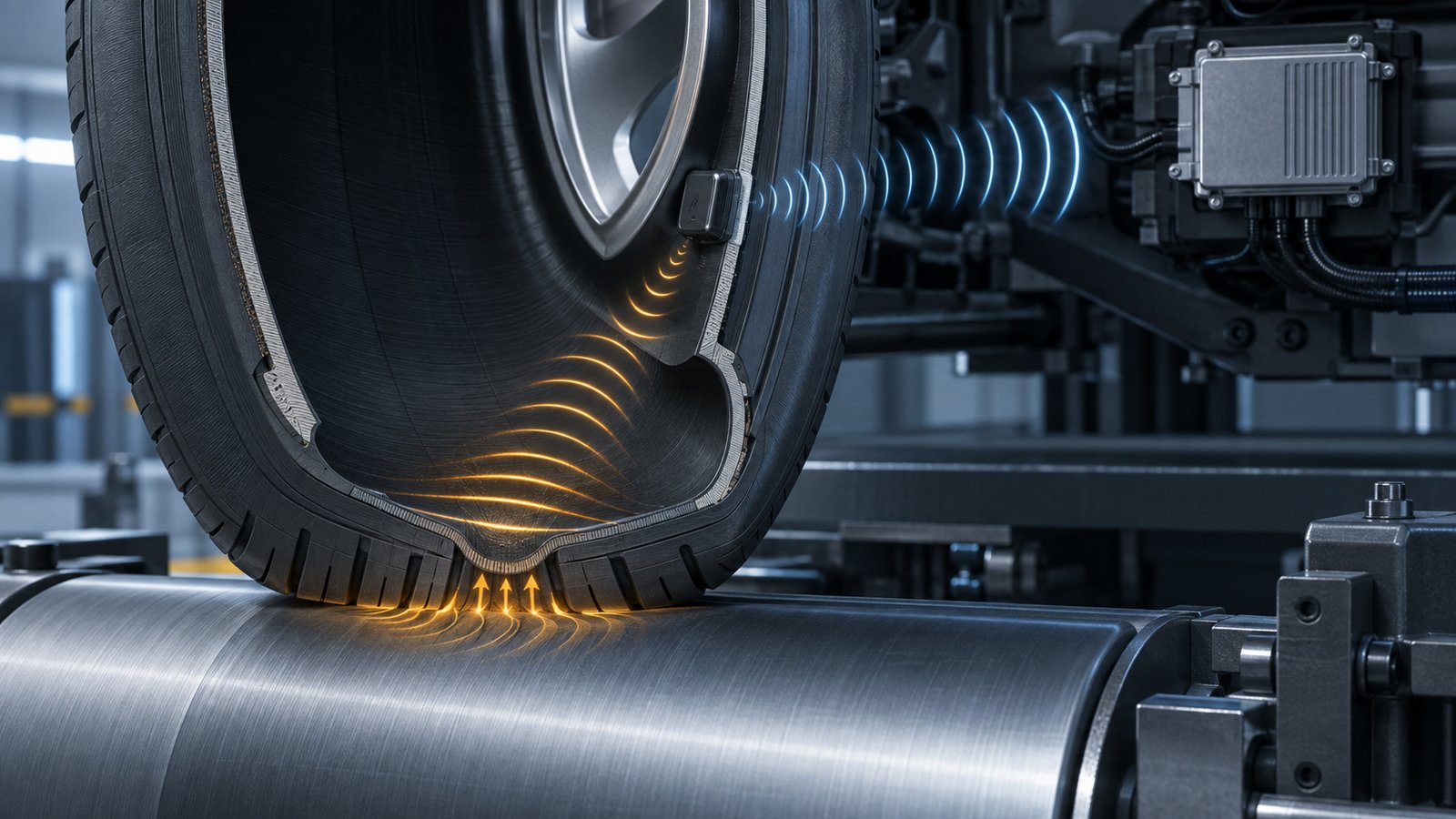

На иллюстрации показан принцип, а не устройство конкретного производителя: датчик фиксирует реакцию деформирующейся шины, а вычислительный блок превращает сигнал в оценку параметров.

Как из вибрации получают состояние дороги

При входе в пятно контакта круглая шина сплющивается, а затем восстанавливает форму. Этот цикл создаёт характерный рисунок ускорений. Асфальт, вода, гравий и грунт возбуждают оболочку по-разному. Алгоритм можно обучить находить различия, но для этого нужна база сигналов в известных условиях.

Показательный эксперимент опубликовали в журнале Sensors в 2021 году. Исследователи установили внутри шины трёхосевой акселерометр с диапазоном до 500 g, а телеметрия передавала сигнал с частотой 1 кГц. Испытательным автомобилем был Kia Ray. На полигоне сравнили пять покрытий: сухой асфальт, мокрый асфальт со слоем воды 1 мм, мокрый асфальт со слоем 4 мм, гравий и грунтовую дорогу.

Заезды выполняли на скоростях от 10 до 70 км/ч, когда это позволяло покрытие. Для каждой оси подготовили 100 тысяч обучающих и 20 тысяч тестовых выборок. Нейросеть классифицировала тип поверхности по окну сигнала продолжительностью одну секунду, а авторы сравнивали полносвязную и свёрточную архитектуры.

Это серьёзнее демонстрационного ролика, но не доказательство универсального «распознавания льда любой шиной». Эксперимент использовал один автомобиль, конкретную измерительную систему и пять заранее заданных классов. Авторы сами указали, что устойчивость нужно улучшать данными для других шин, давлений, нагрузок и режимов движения. При резком разгоне качество классификации снижалось.

Можно ли определить нагрузку без весов

Чем больше вертикальная сила на колесо, тем сильнее деформируется шина и тем дольше участок протектора находится в контакте с опорой. Теоретически нагрузку можно восстановить по ускорениям или деформации внутреннего слоя. Но сигнал одновременно меняют давление, скорость, температура, конструкция и манёвр, поэтому алгоритму нужна калибровка.

В исследовании 2025 года сравнивали акселерометры и датчики деформации PVDF. На стенде MTS Flat-Trac испытывали радиальную шину Giti размером 225/45 R17; коммерческое название модели авторы не указали. Внутри установили три трёхосевых акселерометра и три PVDF-датчика, разнесённые по окружности. Сигналы этих каналов записывали с частотой 50 кГц, а давление и температуру — с частотой 100 Гц.

Сравнительный режим включал скорость 30 км/ч и давление 260 кПа при изменении вертикальной нагрузки. Затем разработанный метод проверяли на дороге при равномерном движении, разгоне, торможении и поворотах. В этой установке акселерометры показали лучшую стабильность и линейность, чем PVDF-датчики; авторы построили расчёт нагрузки с учётом скорости и давления.

Ограничение принципиально: это система разработки, а не функция, автоматически доступная владельцу любой машины. Высокоточный стенд, проводные каналы через токосъёмник и частота 50 кГц не равны маленькому автономному датчику с батареей. Учёные отдельно испытывали более компактный беспроводной блок, но его характеристики были немного хуже лабораторной конфигурации.

Износ измеряют линейкой или вычисляют

Электронный датчик без оптического или механического щупа не видит миллиметры протектора напрямую. Он наблюдает, как меняется форма и динамика шины, а алгоритм сопоставляет сигнал с накопленной моделью. Другой подход вообще обходится без датчика в покрышке и использует данные, уже доступные автомобилю.

Michelin описывает SmartWear как программную оценку глубины протектора и прогноза конца службы по сигналам штатных систем автомобиля. Компания подчёркивает, что отдельный датчик внутри шины не требуется. Это полезно для понимания термина «цифровой двойник»: виртуальная модель обновляет расчёт по эксплуатации, но не превращает каждое вычисленное значение в прямое физическое измерение.

На той же странице Michelin разделяет готовность функций. Оценка нагрузки заявлена с 2025 года, первые функции прогноза сцепления и риска аквапланирования — с 2026 года, а алгоритм сопротивления качению обозначен как технология, доступная с 2027 года. Это планы и сведения производителя, поэтому их нельзя автоматически считать оснащением всех серийных автомобилей в 2026 году.

Continental уже предлагает для автопарков внутренние датчики, передающие давление, температуру и пробег в систему ContiConnect. При этом прогноз износа и момента снятия шины компания относит к разрабатываемому датчику третьего поколения. Hankook аналогично описывает исследования, где ускорения и деформацию используют для оценки нагрузки, износа и покрытия. Граница между работающим продуктом и перспективной функцией в этих материалах важнее слова «умный».

Зачем данные нужны автомобилю

Если оценка надёжна и поступает быстро, она может быть полезна не только водителю. Блок управления способен учитывать фактическую нагрузку и состояние контакта при работе тормозов, системы стабилизации и распределения тяги. Для электромобиля сведения о давлении, температуре и сопротивлении качению могут уточнить расчёт запаса хода. Автопарк может заранее заметить медленную утечку или перегрев.

Но перед передачей данных в контур управления требуется намного более строгая проверка, чем для сообщения в мобильном приложении. Ошибка в уведомлении неприятна, ошибка в параметре для тормозной системы опасна. Нужно подтвердить работу на разных размерах, смесях, степенях износа, дорогах, скоростях и температурах, а также предусмотреть отказ датчика и потерю связи.

Есть и эксплуатационные вопросы:

1. Как датчик переживёт монтаж и демонтаж шины.
2. Хватит ли батареи на заявленный срок и можно ли её заменить.
3. Нужно ли прописывать новый идентификатор после перестановки колёс.
4. Совместимы ли протоколы датчика, автомобиля и облачной платформы.
5. Кто получает телеметрию и как защищается канал.
6. Сохранится ли точность после ремонта, износа и смены модели шины.

Универсального датчика, который превращает любую шину в одинаково функциональную «умную», нет.

Что это меняет для владельца сегодня

При покупке обычного комплекта важнее по-прежнему совместимость с автомобилем, индексы нагрузки и скорости, сезонность, проверяемые тесты и условия эксплуатации. Наличие модного сенсора не компенсирует неподходящий размер или слабое мокрое торможение.

Если автомобиль оборудован TPMS, выясните её тип и порядок привязки датчиков после замены колёс. Реагируйте на постоянный сигнал, а при мигающем индикаторе проверяйте руководство: это может означать неисправность системы. Давление всё равно сверяйте на холодных шинах с нормой изготовителя автомобиля, а протектор и боковины осматривайте вручную.

Для автопарка телеметрия уже способна решать понятную задачу контроля давления и температуры. Более сложные оценки нагрузки и износа стоит принимать только после пилотного сравнения с контрольными измерениями на своих маршрутах. Для легкового автомобиля функции цифрового двойника будут приходить вместе с конкретной моделью машины и её программной архитектурой, а не только с названием шины.

Редакционная пометка: ООО «Автореал» продаёт автомобильные шины, но не связано с разработчиками систем, упомянутых в материале. Lassa и Otani не выделяются, поскольку открытых сопоставимых данных об описанных функциях для конкретных моделей этих брендов в исследованных источниках нет.

Подпишитесь на канал и напишите, какой следующий разбор полезнее: датчики износа, прогноз аквапланирования или защита автомобильной телеметрии. Совместимые с вашим автомобилем размеры можно проверить в каталоге легковых шин «Автореал».

Источники

Рекомендации по TPMS и ручному контролю шин — NHTSA, страница проверена в 2026 году, ссылка.

Требования к системам контроля давления — ООН и EUR-Lex, 2018 год, ссылка.

Цифровой двойник и программная оценка состояния шин — Michelin, 2026 год, ссылка.

Внутренние датчики для управления шинами автопарка — Continental, 2026 год, ссылка.

Принцип работы интеллектуальной шины — Hankook Tire, страница проверена в 2026 году, ссылка.

Классификация дорожного покрытия по сигналу датчика в шине — Sensors, 2021 год, ссылка.

Сравнение методов оценки вертикальной нагрузки умной шиной — Sensors, 2025 год, ссылка.
